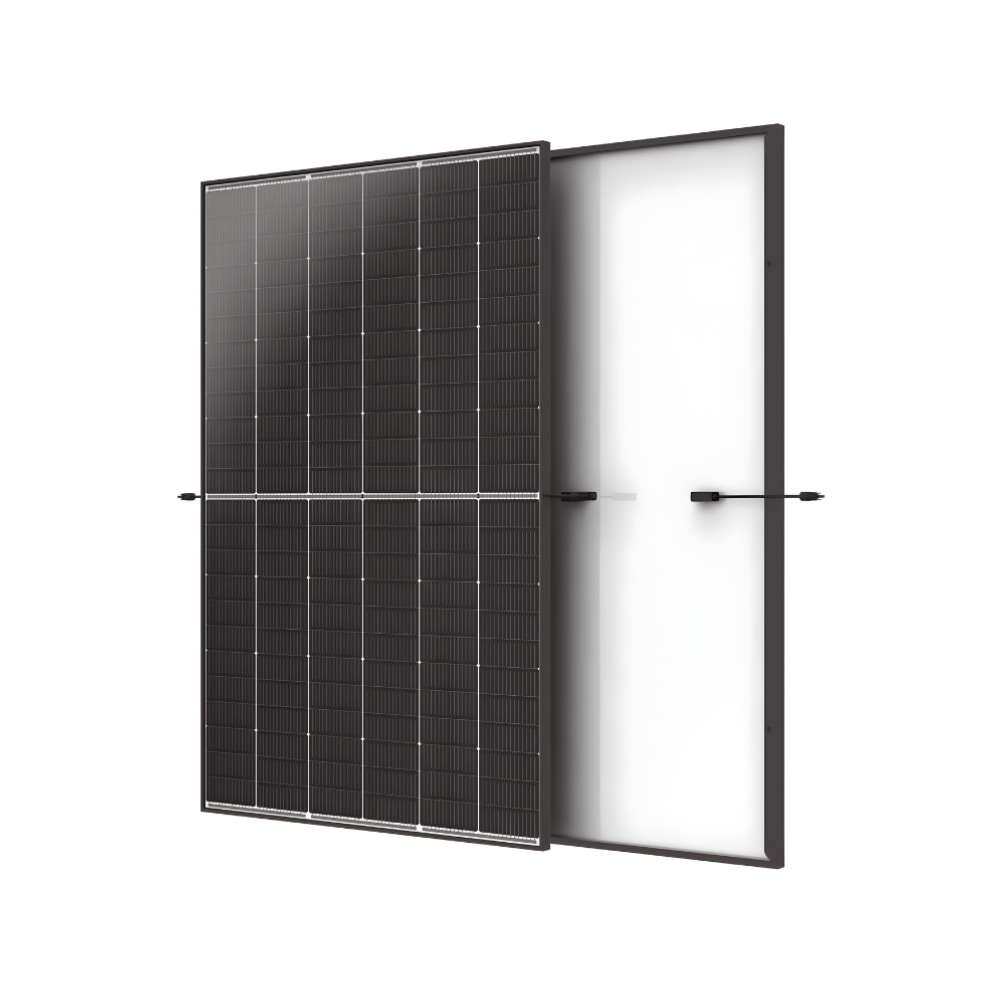

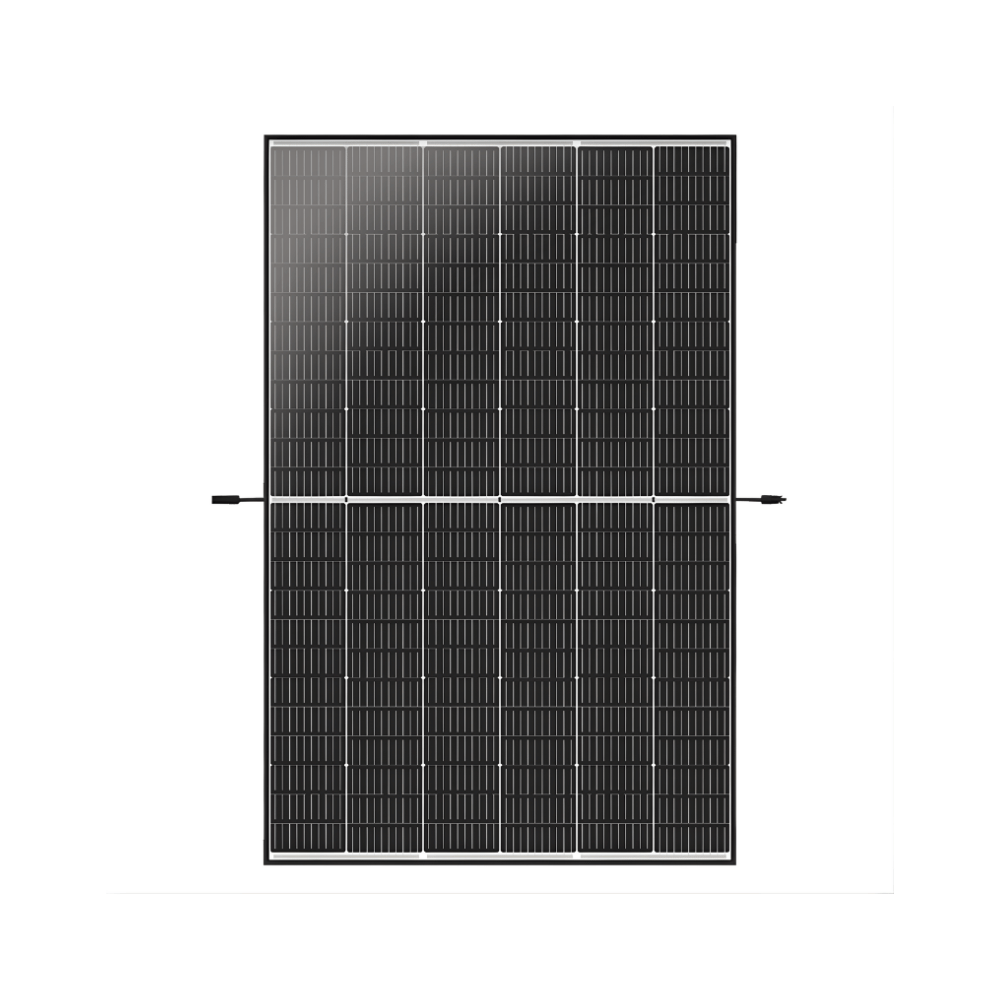

Panou Fotovoltaic Trina Solar Vertex S+ 470W N-Type i-TOPCon – TSM-470NEG9R.28

Panoul fotovoltaic Trina Solar Vertex S+ 470W, model TSM-470NEG9R.28, este un modul fotovoltaic cu tehnologie N-Type i-TOPCon și construcție dual-glass, destinat sistemelor rezidențiale, comerciale și industriale. Modelul oferă o putere nominală de 470 W și o eficiență a modulului de 23,5%.

Seria Vertex S+ combină celulele N-Type i-TOPCon cu tehnologia de interconectare de înaltă densitate și construcția cu două foi de sticlă. Dimensiunile de 1762 × 1134 mm și greutatea de 21 kg permit integrarea modulului în diferite configurații de acoperiș, iar eficiența de 23,5% contribuie la utilizarea eficientă a suprafeței disponibile.

Caracteristici

• Putere nominală: 470 W
• Eficiență modul: 23,5%
• Tehnologie celule: N-Type i-TOPCon
• Construcție: dual-glass
• Serie: Trina Solar Vertex S+
• Model: TSM-470NEG9R.28
• Număr celule: 144
• Toleranță pozitivă de putere: 0 / +5 W
• Tehnologie de interconectare de înaltă densitate
• Tehnologie Multi-Busbar
• Construcție cu două foi de sticlă termoîntărită
• Cutie de conexiuni: IP68, 3 diode bypass
• Cadru negru din aliaj de aluminiu anodizat

Avantaje

• Putere nominală de 470 W pentru sisteme fotovoltaice rezidențiale, comerciale și industriale.
• Eficiență de 23,5% pentru utilizarea eficientă a suprafeței disponibile.
• Tehnologie N-Type i-TOPCon.
• Construcție dual-glass cu două foi de sticlă de 1,6 mm.
• Tehnologie Multi-Busbar pentru captarea luminii și colectarea curentului.
• Coeficient de temperatură al puterii de -0,29%/°C.
• Toleranță pozitivă de putere de 0 / +5 W.
• Cutie de conexiuni cu grad de protecție IP68.
• Garanție extinsă conform condițiilor producătorului.

Recomandat pentru

• sisteme fotovoltaice rezidențiale;
• locuințe și clădiri individuale;
• sisteme comerciale și industriale;
• hale și clădiri cu instalare pe acoperiș;
• proiecte fotovoltaice pentru companii și instituții;
• sisteme unde puterea ridicată și utilizarea eficientă a suprafeței sunt criterii importante.

Tehnologie N-Type i-TOPCon

Modelul TSM-470NEG9R.28 utilizează celule monocristaline N-Type i-TOPCon. Această tehnologie este utilizată în gama Vertex S+ pentru obținerea unei eficiențe ridicate și pentru limitarea degradării puterii în timp.

Pentru varianta de 470 W, producătorul declară o eficiență a modulului de 23,5% și un coeficient de temperatură al puterii de -0,29%/°C.

Tehnologie Dual-Glass

Panoul utilizează o construcție dual-glass, cu o foaie frontală de sticlă termoîntărită de 1,6 mm cu strat antireflex și o foaie posterioară de sticlă termoîntărită de 1,6 mm.

Celulele fotovoltaice sunt poziționate între cele două suprafețe de sticlă, configurație utilizată în gama Vertex S+ pentru protejarea modulului și utilizarea acestuia în instalații fotovoltaice exterioare.

Construcție și rezistență

Modulul este prevăzut cu două foi de sticlă termoîntărită și cadru negru din aliaj de aluminiu anodizat cu grosimea de 30 mm. Cutia de conexiuni are grad de protecție IP68 și include trei diode bypass.

Conform documentației Trina Solar, modulul este testat pentru o sarcină frontală de până la 5400 Pa și o sarcină posterioară de până la 4000 Pa.

Construcția modulului este destinată utilizării la exterior în limitele de funcționare și condițiile de instalare indicate de producător.

Parametri electrici

• Putere maximă Pmax: 470 W
• Tensiune la putere maximă Vmp: 46,1 V
• Curent la putere maximă Imp: 10,20 A
• Tensiune în circuit deschis Voc: 54,6 V
• Curent de scurtcircuit Isc: 10,89 A
• Tensiune maximă sistem: 1500 V DC
• Siguranță maximă în serie: 25 A
• Toleranță putere: 0 / +5 W

Dimensiuni și construcție

• Dimensiuni: 1762 × 1134 × 30 mm
• Greutate: 21 kg
• Număr celule: 144
• Cablu fotovoltaic: 4 mm²
• Lungime cablu landscape: 1100 / 1100 mm
• Cutie de conexiuni: IP68, 3 diode bypass
• Cadru: aliaj de aluminiu anodizat negru, 30 mm
• Sticlă frontală: 1,6 mm, strat antireflex, termoîntărită
• Sticlă posterioară: 1,6 mm, termoîntărită
• Conectori: TS4 Plus / TS4 / MC4 EVO2, în funcție de configurație

Condiții de funcționare

• Temperatură de funcționare: -40°C – +70°C
• NOCT: 43°C ±2°C
• Coeficient temperatură Pmax: -0,29%/°C
• Coeficient temperatură Voc: -0,24%/°C
• Coeficient temperatură Isc: +0,04%/°C
• Tensiune maximă sistem: 1500 V DC

Garanție

Conform documentației Trina Solar pentru seria Vertex S+ NEG9R.28, modulul beneficiază de 25 de ani garanție pentru produs și execuție și 30 de ani garanție pentru putere, în condițiile prevăzute de producător.

Documentația indică o degradare maximă de 1% în primul an și o degradare anuală maximă de 0,4% în perioada următoare.

Disponibil în SEAP / SICAP

Produsul poate fi ofertat pentru proiecte ale companiilor, instituțiilor publice și autorităților contractante, inclusiv prin SEAP / SICAP.

Întrebări frecvente

Ce putere are panoul Trina Solar Vertex S+?
Modelul TSM-470NEG9R.28 prezentat aici are o putere nominală de 470 W în condiții standard de testare.

Ce eficiență are?
Eficiența declarată pentru varianta de 470 W este de 23,5%.

Ce tehnologie utilizează?
Panoul utilizează celule monocristaline N-Type i-TOPCon, tehnologie Multi-Busbar și interconectare de înaltă densitate.

Ce înseamnă Dual-Glass?
Celulele fotovoltaice sunt poziționate între două foi de sticlă termoîntărită, una frontală și una posterioară.

Poate fi utilizat pentru o locuință?
Da. Seria Vertex S+ este destinată inclusiv sistemelor fotovoltaice rezidențiale și instalațiilor montate pe acoperiș.

Poate fi utilizat și pentru sisteme comerciale sau industriale?
Da. Caracteristicile modulului permit utilizarea și în proiecte comerciale sau industriale, în funcție de dimensionarea sistemului.

Este compatibil cu orice invertor?
Compatibilitatea trebuie verificată în funcție de tensiunile și curenții modulului, numărul de panouri conectate în serie, intervalul MPPT și limitele electrice ale invertorului utilizat.

Specificații tehnice

De ce să alegi acest panou?

Trina Solar Vertex S+ TSM-470NEG9R.28 combină o putere nominală de 470 W, eficiență de 23,5%, tehnologie N-Type i-TOPCon, Multi-Busbar și construcție dual-glass. Dimensiunile compacte și greutatea de 21 kg îl fac potrivit pentru proiecte rezidențiale, comerciale și industriale unde utilizarea eficientă a suprafeței este un criteriu important.
